啄砼鳥橋檢:CAD快捷鍵理念解決橋檢系統外業錄入效率低困境

時間:2023-03-29   訪問量:1195

隨著對橋梁數字化檢測工作的日益重視,越來越多的檢測機構開始使用橋梁定檢系統進行橋梁定期檢查工作。橋梁定檢系統對橋檢工作進行數字化管理,特別是其自動評分及自動生成報告的功能,大大提升了橋梁檢查工作內業工作效率,獲得了橋檢師的青睞和好評。

然而在使用平板電腦進行外業錄入方面,其工作效率往往遠低于傳統的手工紙質記錄方式,該問題會導致外業工作時間拉長,橋檢車使用成本大大增加,橋檢人員的現場工作時間也相應大大增加,該問題導致檢測機構對是否使用橋檢系統存在顧忌,甚至有些項目只是受政策的強行要求而“被逼”使用。



1 外業錄入痛點問題

傳統的現場手寫記錄病害后,需再輸入到Word文檔內保存并進行分析及報告撰寫,這做了大量重復的工作,也消耗了大部分時間和人力。隨著橋檢系統的推廣應用,大多數橋檢系統采用平板電腦進行外業現場錄入工作。


橋檢人員使用平板電腦現場錄入

平板電腦錄入的出現,降低了傳統人工手寫失誤率,替換了原本需要攜帶的紙質記錄和照相機,但是,在實際使用過程中也存在以下明顯的問題:

1)橋檢工程師在上下橋檢車時,平板不方便攜帶,對安全也有影響;

2)平板電腦使用時需要同時占用雙手,在現場工作時多有不便;

3)在錄入病害時,構件以及病害類型等等都是采取滑動選擇的方式,用戶在外業點選選框效率低,特別是在構件或者病害量數量過多的情況下,這種輸入效率特別低。

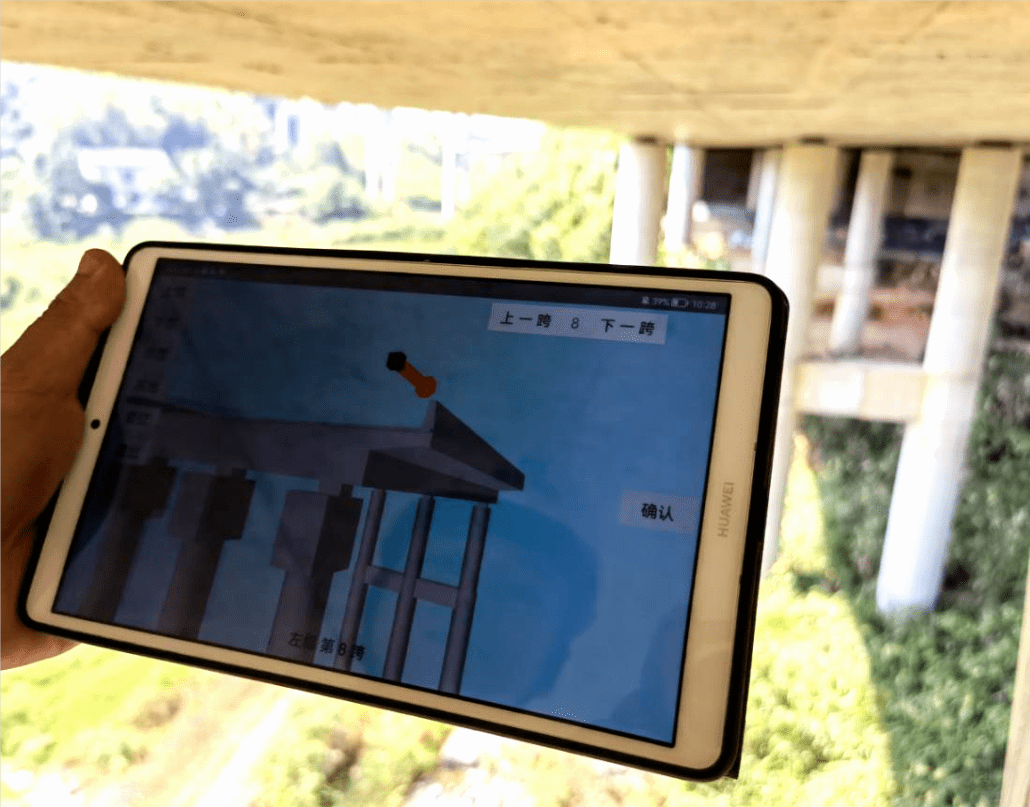

現場使用滑動選擇的平板電腦錄入方式





2 啄砼鳥橋檢:基于CAD快捷鍵理念的全數字手機錄入方案

因此,橋檢系統的外業錄入工作效率是目前的一個痛點問題。湖南未來橋科技開發的啄砼鳥橋檢系統,即是對該痛點問題進行的一次有益探索。啄砼鳥橋檢系統基于CAD快捷輸入的理念,采用以下策略來提升外業錄入效率:

1)錄入終端:用手機替換平板電腦,現場使用更安全和便捷;

2)純數字快捷錄入:無需切換鍵盤,一次性數字快捷鍵錄入病害。

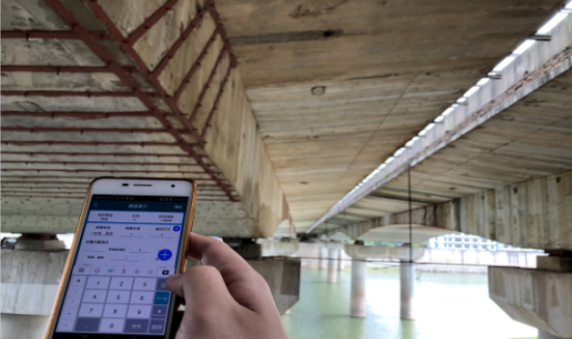

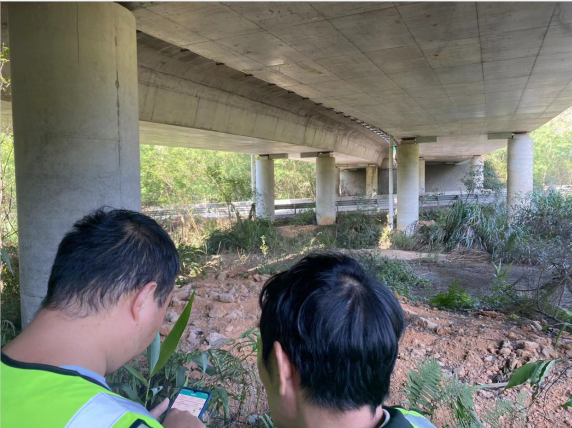

橋檢師使用手機全數字快捷錄入對瀏陽河大橋進行定期檢查

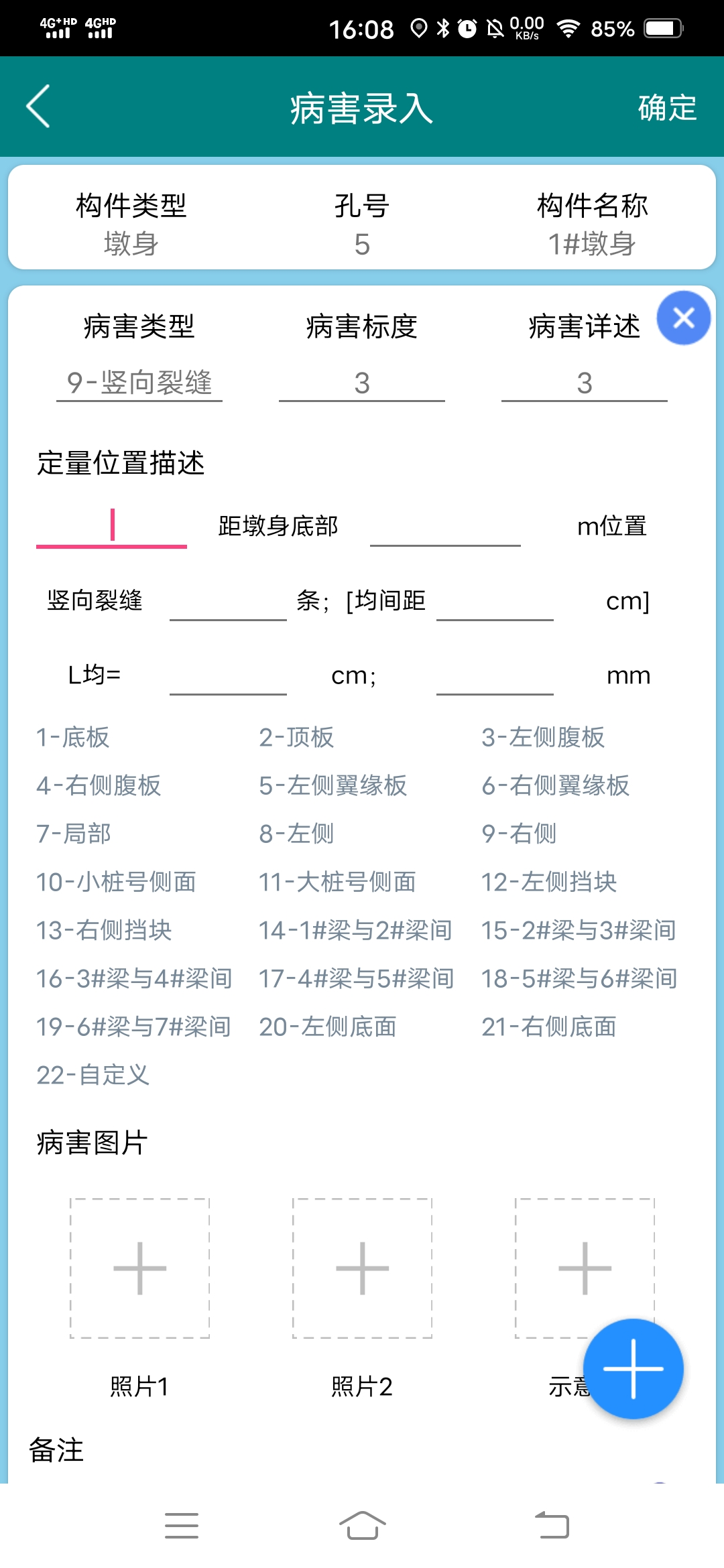

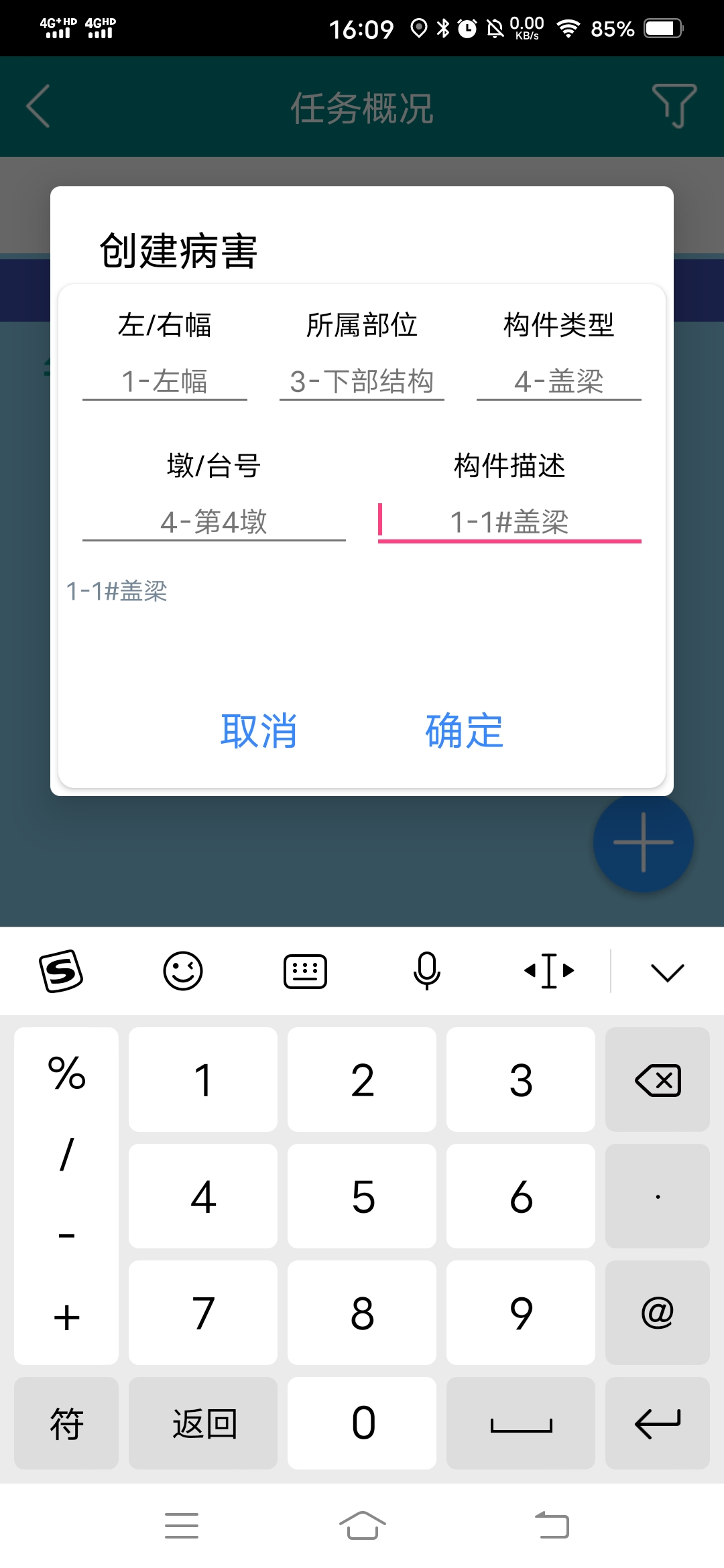

純數字快捷輸入的手機APP界面





3 啄砼鳥橋檢現場錄入效率應用分析



惠州橋梁檢查項目概況:起于惠州市惠城區汝湖鎮長湖,與廣惠高速公路連接,由北向南先后下穿潮莞高速、深汕高速,終點于大亞灣開發區水廠西側與惠深沿海高速公路相接,全線共對57座橋梁進行定期檢查。

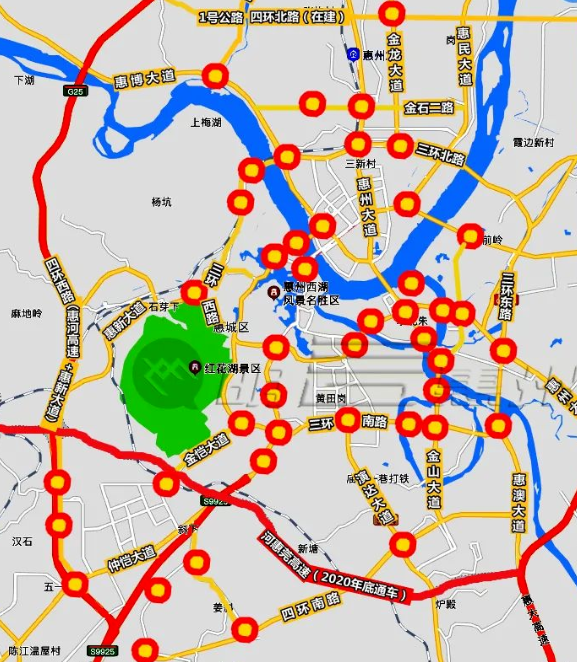

惠州市橋梁分布






APP派發檢測任務開始檢測



橋檢過程中,一人一部手機記錄橋梁病害。現場工作完成后,系統自帶一鍵得分、一鍵生成報告,將檢測效率最優化。

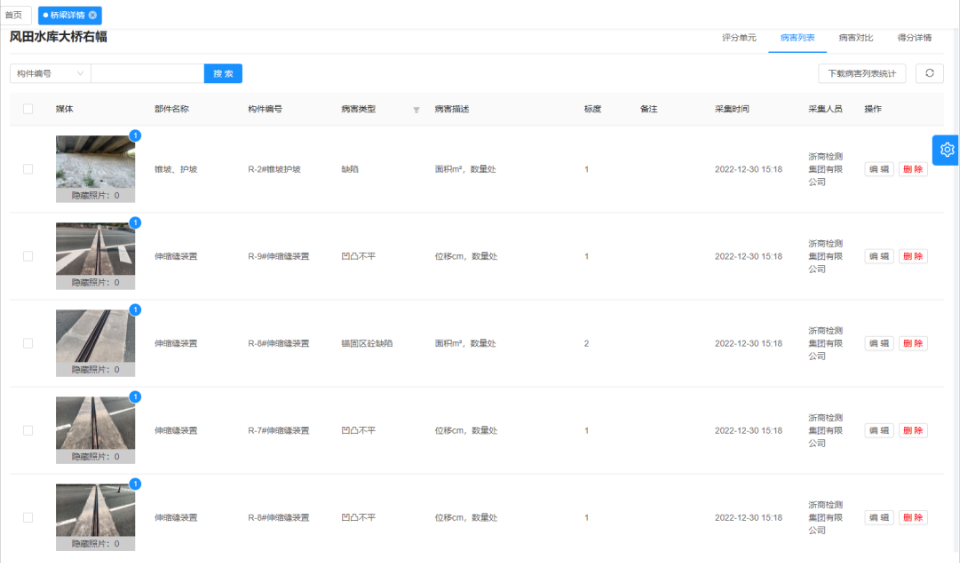

PC端查看病害列表

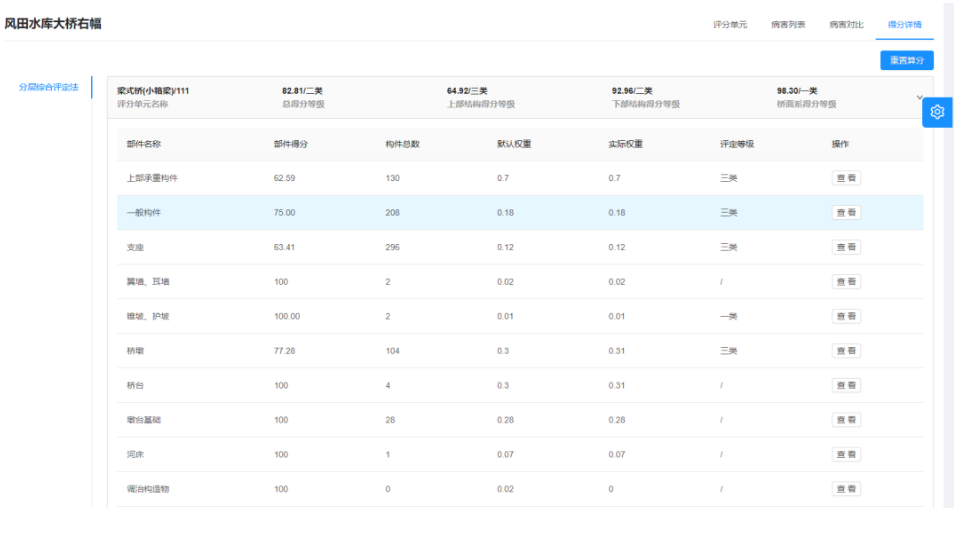

PC端一鍵生成技術狀況得分

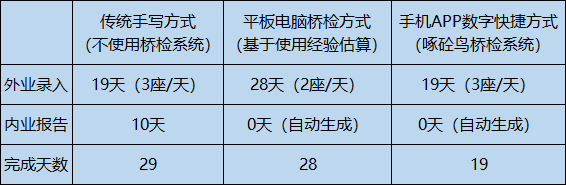

惠州57座橋梁定檢效率分析對比表


從惠州項目實際應用效果來看,啄砼鳥橋檢系統與傳統手寫方式相比節約了10天工作,與平板電腦相比節約了9天工作。啄砼鳥橋檢系統基于CAD快捷鍵理念的全數字手機錄入方案,解決了橋檢系統外業錄入效率低的難題,實現了外業內業效率的雙提升。



啄砼鳥橋檢系統簡介

啄砼鳥橋檢系統是由未來橋孿生感知實驗室(湖南未來橋科技與中南大學專家博士團隊組建)開發的一套高效率橋梁定期檢查系統,目前已在湖南、廣東以及安徽等多座橋檢項目中進行了應用。啄砼鳥橋檢系統使用的申請網址為http://www.civil-doctor.com/
